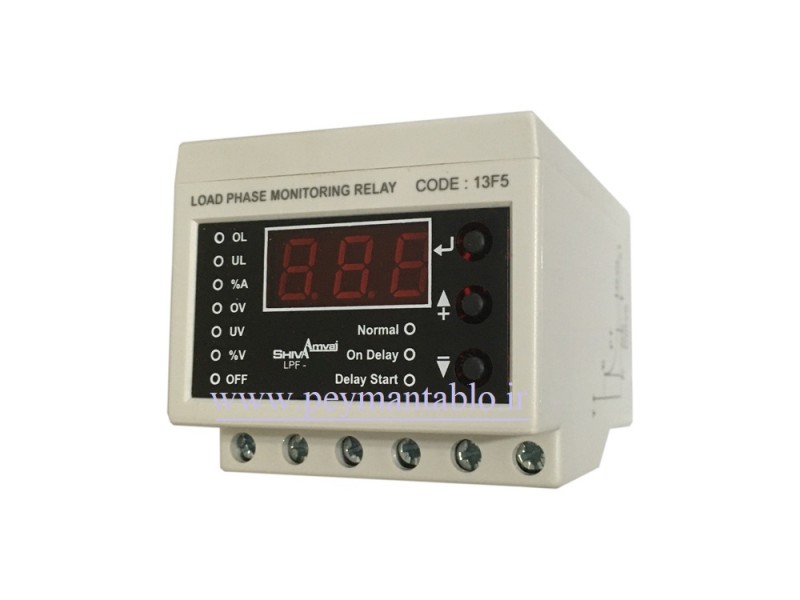

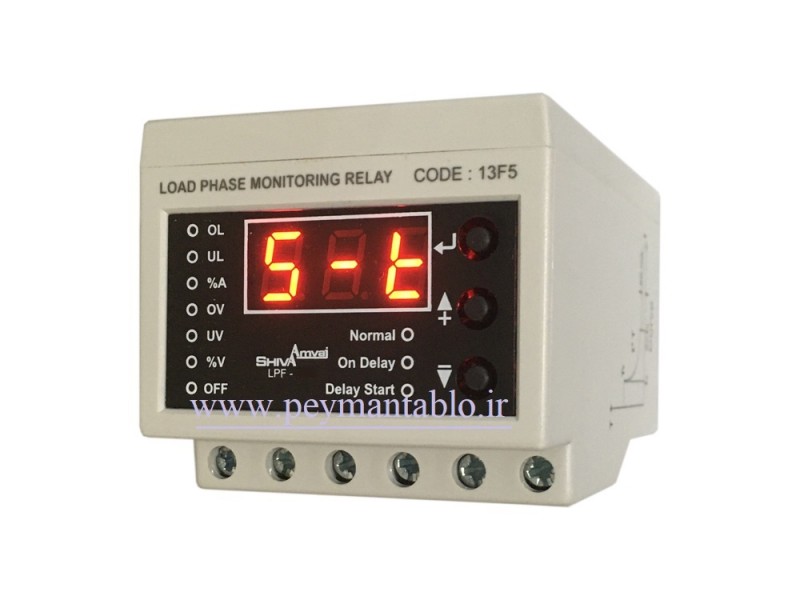

کنترل فاز-بار دیجیتال تا 60 آمپر کد SHIVA Amvaj 13F5

کنترل فاز-بار شیوا امواج

دستگاه کنترل فاز-بار با بهره گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات  می باشد.

این اختلالات ناشی از قطع فاز، جابجایی فاز، عدم تقارن فازها و جریان، افزایش یا کاهش ولتاژ و افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیازبه CTو در دومدل (A15-0.5)و(A1-60) طراحی و ساخته شده است.

ویژگی های کنترل فاز-بار شیوا امواج

• حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری
  • کنترل جریان براسلس منحنی I²t

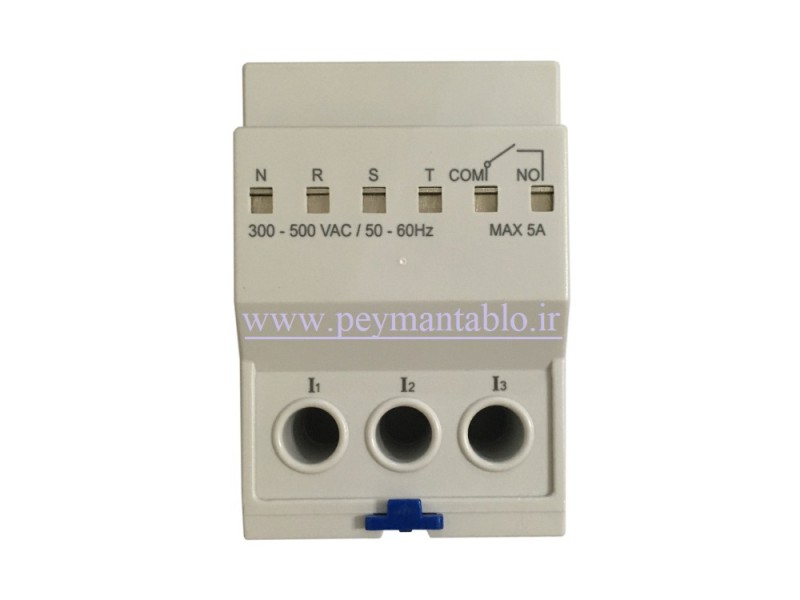

  • اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل(حداکثر 25mm²)
  • نمایش جریان، مقادیر تنظیمی و پیغام های خطا
  • حفاظت در برابر
  • افزایش، کاهش و عدم تقارن جریان ها
  • افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها
  • قابلیت نمایش
  • ولتاژ
  • مدت زمان فعال بودن دستگاه (عبور جریان)
  • تعداد دفعات وصل و قطع جریان
  • قابلیت فعال و غیر فعال کردن ریست اتوماتیک

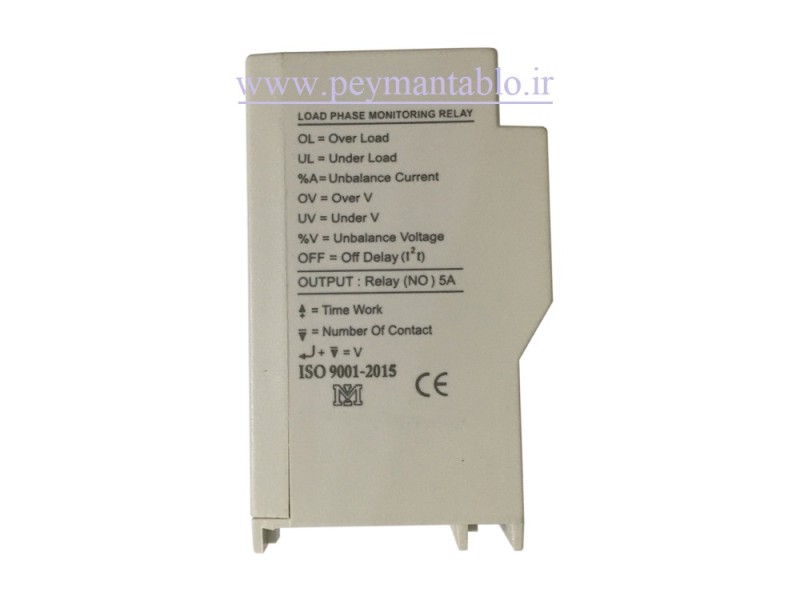

  • ۱۰ عدد نشانگر برای اعلام
  OL: افزایش جریان (0.5-15A),(1-60A)
  UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)
  A%: عدم تقارن جریان ها  (7-100%)
  Normal: وضعیت رله (چشمک زن: آماده برای Reset)
  On Delay: تأخیر در وصل یا تأخیر برایReset (0-240Sec)²
  Delay Start: زمان استارت اولیه (120-0 ثانیه)
  OV: افزایش ولتاژ
  UV: کاهش ولتاژ
  V%: عدم تقارن ولتاژها
  OFF: تأخیر در قطع

1. یک واحد در مدل 15 آمپر برابر با 0.1 آمپر و در مدل 60 آمپر برابر با 1 آمپر می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گرفته نمی شود.
