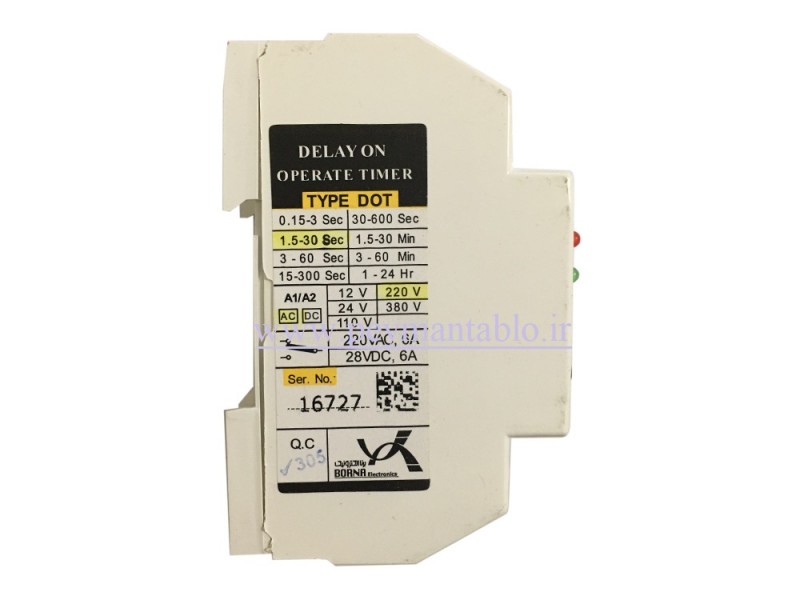

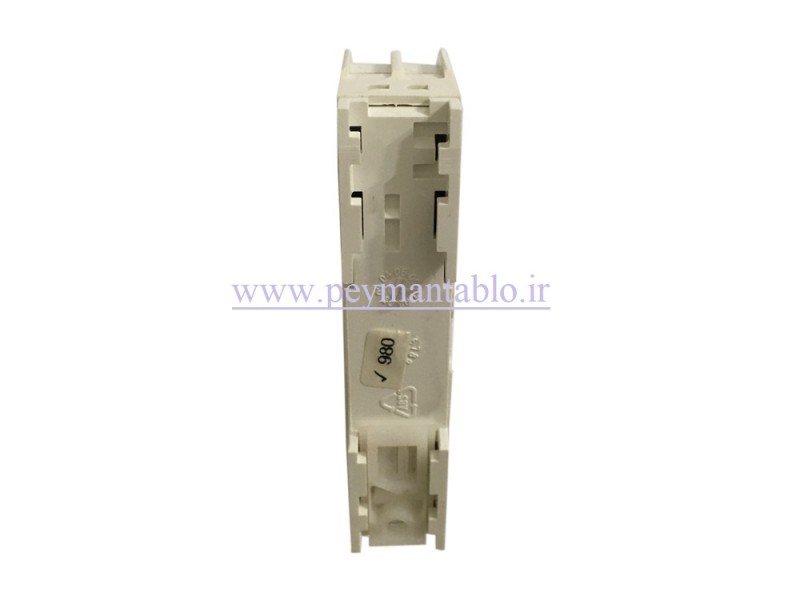

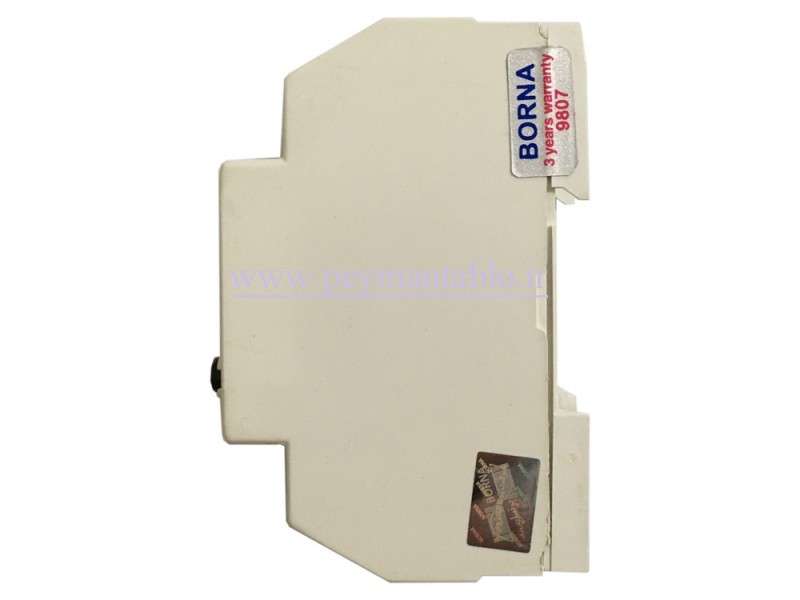

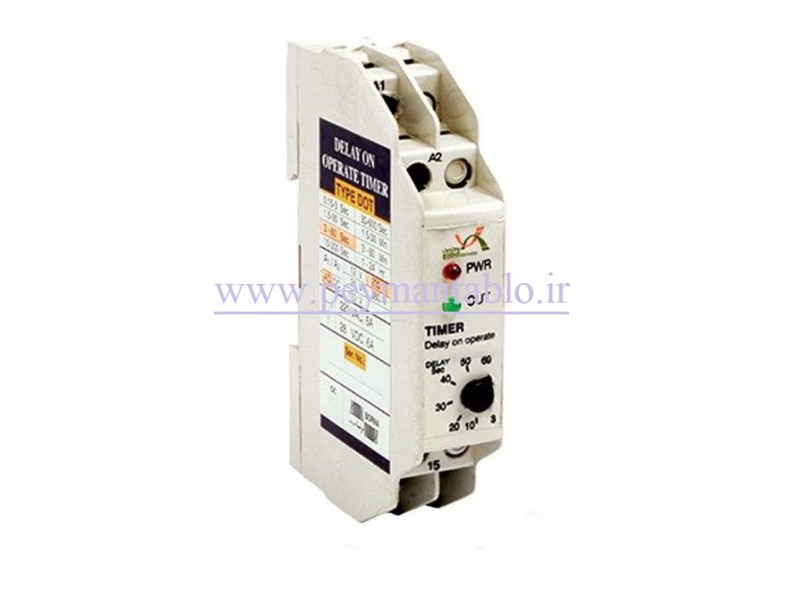

تایمر آنالوگ ریلی ثانیه/دقیقه مدل Borna Electronics DOT

تایمر آنالوگ طرح مینیاتوری ثانیه ریلی 220 ولت کد DOT، برنا الکترونیک دارای پلاتین 6 آمپری باز و بسته
522,000


DOT MINI

سنجش زمان پس از وصل برق

قابلیت انتخاب زمان از ۵٪ تا ۱۰۰٪ رنج

در رنج های زمانی ٣-١۵/٠، ۳۰-۵/۱، ۶٠-٣، ٣٠٠-١۶، ۶٠٠-٣٠ ثانیه، ٣٠-۵/١، ۶٠-٣ دقیقه

قابل ارائه با ولتاژهای ١٢، ٢۴، ١١٠، ٢٢٠ و ٣٨٠ ولت

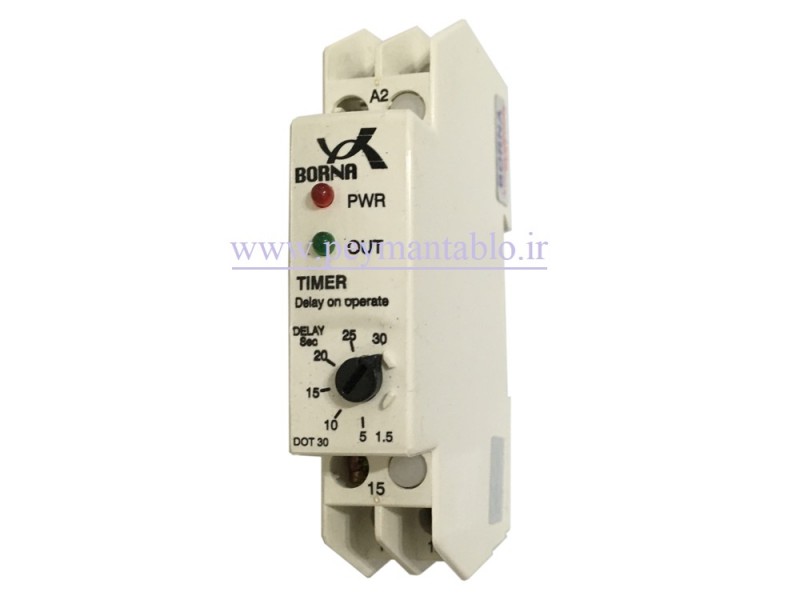

دارای دو سیگنال نمایشگر

تغذیه ورودی PWR

وصل خروجی OUT

اصول کار

هنگامی که ولتاژ تغذیه به ترمینال‌ها A1 و A2 اعمال می‌شود سیگنال PWR روشن و زمانسنجی آغاز شده و پس از گذشت مدت زمان انتخاب شده توسط دسته DELAY، رله عمل کرده (اتصال داخلی ترمینال ۱۵ از ۱۶ جدا شده به ۱۸ وصل می‌شود) و همزمان سیگنال OUT روشن می‌شود.

تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی‌می‌ماند.

پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می‌گردد و آماده زمانسنجی مجدد می‌باشد (اتصال ۱۵ از ۱۸ جدا شده و به ۱۶ متصل می‌گردد).

تذکر: در صورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی‌گردد و پس از وصل مجدد برق، زمانسنجی از صفر آغاز می‌شود.



طریقه نصب

۱. ترمینال‌های A1 و A2 به ولتاژ متناسب با تغذیه دستگاه وصل می‌شوند. (بطور مثال فاز و نول برای ۲۲۰V و دو فاز برای ۳۸۰V)
۲. ترمینال‌های ۱۵، ۱۶ و ۱۸ نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می‌گیرند.



مشخصات فنی

ولتاژ شبکه: ٢٢٠ ولت متناوب ١٠٪ +

فرکانس شبکه: ۵۰ هرتز ۵ + هرتز

تلفات داخلی: حدود ٢وات

IP دستگاه: IP20

دمای کاری: ۲۰- تا ۵۰+ درجه سانتیگراد

رطوبت کاری: ۱۵٪ تا ۸۵٪

آمپر 6
شکل ظاهری چهار گوش مستطیل شکل
تعداد کنتاکت 2
نوع ولتاژ AC
رنج ولتاژ 220V
تایمر آنالوگ طرح مینیاتوری تایمر آنالوگ ثانیه ریلی 220 ولت با پلاتین 6 آمپری شرکت برنا الکترونیک
شناسه کالا: 3635323
