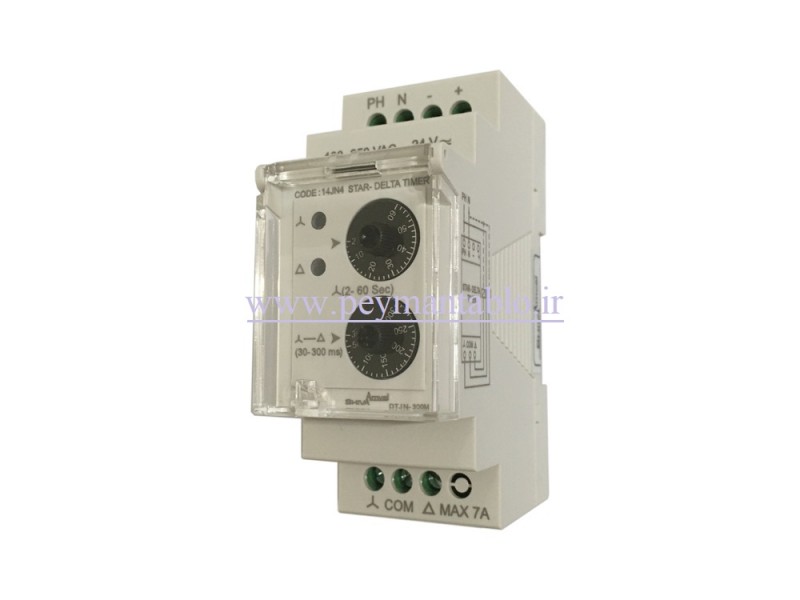

تایمر ستاره-مثلث کد SHIVA Amvaj 14JN4

تایمر ستاره مثلث (14JN4) ریلی ، سایز 86*72 میلیمتر،2 رله خروجی 7 آمپر، محصول شیوا امواج ایران
قیمت برای شما: 214,900
افزودن به سبد

تایمر ستاره-مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.

ویژگی تایمر ستاره مثلث شیواامواج

• تغذیه دستگاه AC وDC
• قابلیت تنظیم وصل رله ستاره
• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
• داراری دو عدد نشانگر
• وصل رله ستاره:وصل رله ستاره
• وصل رله مثلث:وصل رله مثلث
• دارای دو رله مجزا

طرز کار دستگاه تایمر ستاره مثلث شیواامواج


با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و وصل رله ستاره LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به وصل رله ستاره)

زمان وصل رله ستاره با پیچ تنظیم وصل رله ستاره قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ وصل رله مثلثوصل رله ستاره در محدوده 300-30 ثانیه می باشد، وصل رله مثلث  LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به وصل رله مثلث)

زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.

مدل تایمر ستاره مثلث
